Descripcion:

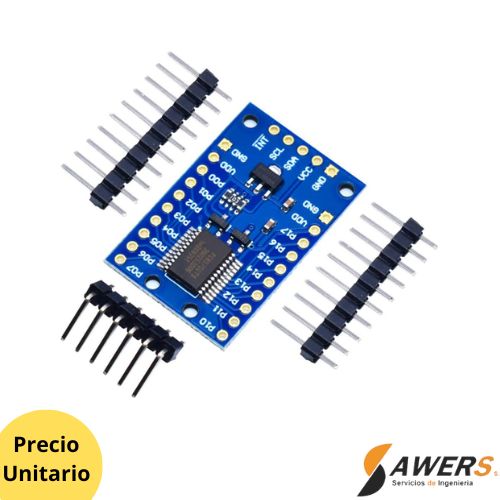

Esta placa es un módulo expansor de puertos I/O PCF8575, diseñado para añadir 16 pines de entrada/salida digitales adicionales a microcontroladores como Arduino, Raspberry Pi o ESP32 utilizando solo dos cables a través de la interfaz I2C.

Especificaciones:

Chip Principal: PCF8575
Voltaje de Operación: 2.5V a 5.5V DC.
Corriente de Operación: 100 µA (típica en espera).
Interfaz de Comunicación: I2C (pines SDA y SCL).
Número de Puertos: 16 pines de entrada/salida (cuasi-bidireccionales).
Capacidad de Corriente por Pin:
Como Salida (Sink): Hasta 25 mA (ideal para encender LEDs conectándolos a VCC).
Como Entrada (Source): Corriente muy débil (fuente de corriente interna).
Salida de Interrupción (INT): Pin de drenaje abierto que cae a nivel bajo cuando cambia el estado de cualquier pin de entrada.
Direccionamiento I2C:
Dirección base: 0x20.
Configurable mediante los pads A0, A1 y A2 en la parte posterior (permite hasta 8 módulos en el mismo bus).
