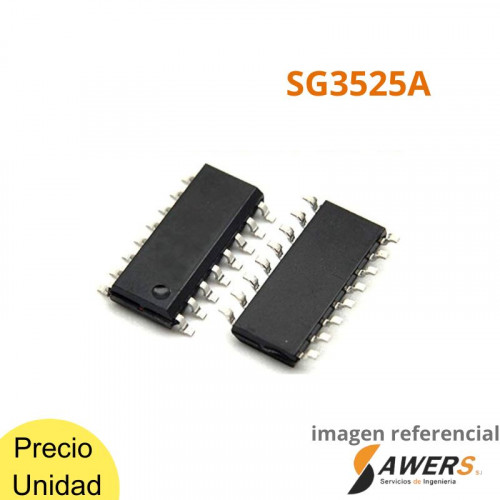

Descripcion:

Circuito Integrado SG3525AN, un modulador de ancho de pulso diseñado para proporcionar un desempeño superior al operar con un número reducido de componentes externos, es ideal para facilitar el diseño de diversas fuentes de alimentación conmutadas. La referencia de 5. 1 V integrada en el chip se mantiene con un margen de ± 1%, y la entrada de modo común del amplificador de error incluye la tensión de referencia sin necesidad de resistencias externas. Una entrada sincronizada al oscilador permite que varias unidades se acoplen en un solo sistema, sincronizándose con un reloj externo. Una única resistencia colocada entre el CT y los terminales de descarga ofrece una extensa capacidad de ajuste del tiempo muerto. Además, este dispositivo incorpora una característica de arranque suave que requiere únicamente un condensador de temporización externo. Los controles de terminal de apagado gestionan tanto los circuitos de arranque suave como las etapas de salida, lo que permite una desconexión instantánea mediante el pestillo PWM con parada de impulsos, así como la posibilidad de reciclaje de arranque suave con comandos de apagado prolongados

Caracteristica:

-Operación de 8,0 V a 35 V
-Referencia ajustada de 5,1 V ± 1,0%
-Rango del oscilador de 100 Hz a 400 kHz
-Número de salidas: 2 Salida
-Frecuencia de conmutación: 400 kHz
-Ciclo de tarea - Máximo: 49%
-Corriente de salida: 500 mA
-Temperatura de trabajo mínima: 0 C
-Temperatura de trabajo máxima: + 70 C
