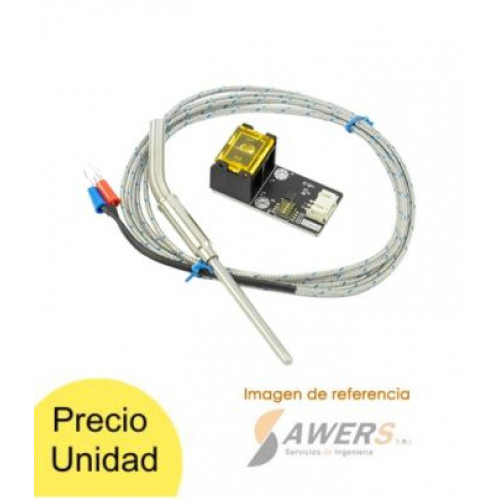

El Gravity CT1780 es un amplificador de termopar con compensación de unión fría que facilita y escala la monitorización de temperaturas extremas, desde -270 °C hasta +1372 °C. Digitaliza con precisión las señales de un termopar tipo K, con una resolución de 0,25 °C, y transmite los datos mediante un sencillo bus de comunicación 1-Wire. Este protocolo 1-Wire permite conectar en cadena varios sensores en una sola línea de datos, ideal para monitorizar diferentes zonas en hornos industriales, hornos cerámicos o para el análisis científico de llamas. Un interruptor DIP integrado simplifica aún más la identificación de sensores individuales en una red multipunto, facilitando la gestión de configuraciones complejas.

Detección multipunto simplificada con protocolo 1-Wire

Al igual que el ampliamente utilizado DS18B20, el amplificador CT1780 emplea la interfaz de comunicación 1-Wire. Este diseño simplifica drásticamente el cableado del sistema, requiriendo solo una línea de datos para conectar múltiples sensores a un controlador principal. Esta arquitectura es ideal para proyectos que requieren monitorización de temperatura en varios puntos distribuidos en una amplia área, ya que optimiza el uso de los pines de E/S del microcontrolador y reduce la complejidad del cableado.

Identificación sencilla del sensor con interruptor DIP integrado.

Un desafío común en los sistemas multisensor es identificar qué sensor físico corresponde a una lectura de datos específica. El CT1780 resuelve este problema integrando un interruptor DIP. Además de la dirección única de 64 bits inherente al protocolo 1-Wire, este interruptor permite configurar una dirección sencilla definida por el usuario. Cuando se conectan varias unidades CT1780 en paralelo, esta función facilita la identificación visual del sensor que proporciona la lectura de temperatura, simplificando así la configuración y la depuración.


Amplio rango de medición para entornos extremos.

Diseñado para aplicaciones térmicas exigentes, el amplificador admite el rango completo de medición de termopares tipo K, desde -270 °C hasta +1372 °C. La compensación de unión fría integrada garantiza una alta precisión en todo este espectro, logrando un error de medición de ≤±2 °C dentro del rango crítico de -200 °C a 700 °C. Con una resolución de 14 bits (0,25 °C), el módulo proporciona la precisión necesaria para el control y la monitorización de procesos en entornos de temperaturas extremas.

Especificación
Voltaje de entrada: 3,3~5,5 V CC
Tipo de termopar: Tipo K
Rango de medición: -270℃~+1372℃
Rango de temperatura de funcionamiento de la placa amplificadora: -40℃~+125℃
Resolución de medición de temperatura: 14 bits/0,25 ℃
Error de medición de temperatura: ≤±2℃ (-200℃~700℃), ±4℃ (700℃~1350℃)
Interfaz de comunicación: bus único de gravedad
Tamaño de la placa amplificadora: 44*22 mm
