Descripcion:

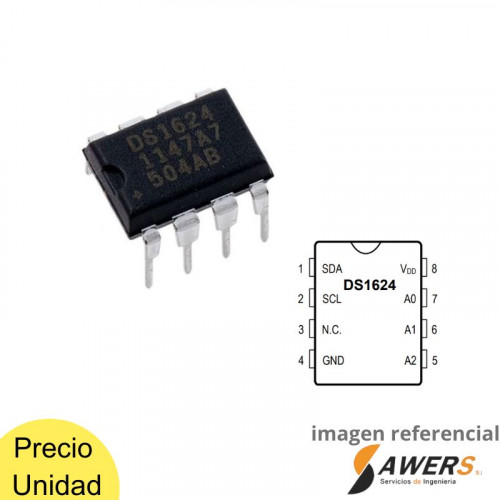

El DS1624 consta de dos unidades funcionales independientes: una memoria E2 no volátil de 256 bytes y un sensor de temperatura de conversión directa a digital.
La memoria no volátil consta de 256 bytes de memoria E2. Esta memoria puede utilizarse para almacenar cualquier tipo de información que el usuario desee. Se accede a estas ubicaciones de memoria a través del bus serie de 2 hilos.
El sensor de temperatura de conversión directa a digital permite al DS1624 medir la temperatura ambiente y reportarla en una palabra de 12 bits con una resolución de 0,0625 °C. Se accede al sensor de temperatura y a sus registros relacionados a través de la interfaz serie de 2 hilos. La Figura 1 muestra un diagrama de bloques del DS1624.
