Descripcion:

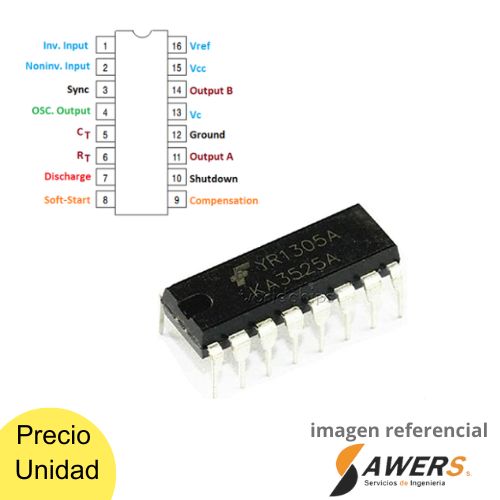

El KA3525A es controlador PWM de frecuencia programable de hasta 430kHz, monolítico que incluye todos los circuitos de control necesarios para un regulador de modulación de ancho de pulso. Hay una referencia de voltaje, un amplificador de error, un modulador de ancho de pulso, un oscilador, un bloqueo de bajo voltaje, un circuito de inicio suave y el controlador de salida en el chip.
5V ± 1% Referencia
Terminal de sincronización del oscilador
Control de tiempo muerto

Especificaciones:
Tensión de alimentación mínima: 8 V
Tensión de alimentación máxima: 35 V
Tensión de salida: 5.1 V
Corriente de salida: 500 mA
Frecuencia: 430 kHz
Temperatura de operación mínima: 0 °C
Temperatura de operación máxima: 70 °C
Encapsulado: DIP
Número de pines: 16
