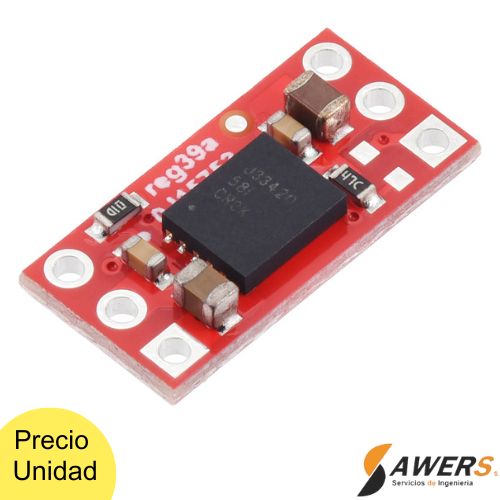

Este módulo de potencia se basa en el TI UCC33420 y proporciona alimentación CC a CC regulada y con aislamiento galvánico. La tensión de salida está configurada en 5 V por defecto y puede ajustarse a 5,5 V mediante un pin de selección. Especificaciones de potencia:

Voltaje de entrada 4,5 V a 5,5 V
Voltaje de salida 5 V (predeterminado) o 5,5 V (seleccionable)
Corriente máxima de salida continua 300 mA

Descripción general

Este módulo de alimentación CC-CC proporciona alimentación de 5 V o 5,5 V con aislamiento galvánico (aislamiento eléctrico) y regulada hasta 300 mA. A diferencia de los reguladores no aislados, la conexión a tierra de salida (GNDS) es prácticamente independiente de la conexión a tierra de entrada (GNDP), lo que puede ser útil para prevenir bucles de tierra y corrientes de tierra que pueden causar un comportamiento impredecible del sistema o incluso provocar su destrucción. Este módulo se basa en el modelo UCC33420RAQR de Texas Instruments, con un aislamiento de 3 kV RMS ; la PCB está diseñada con la misma distancia mínima de 3,5 mm y la misma línea de fuga entre los lados aislados que el circuito integrado, pero tenga en cuenta que el módulo no está certificado según ninguna norma. Consulte la hoja de datos del UCC33420 para obtener más información.

Estas son algunas de las características clave del módulo:

Aislamiento galvánico entre entrada y salida
Rango de voltaje de entrada de 4,5 V a 5,5 V
Salida regulada seleccionable de 5 V o 5,5 V (5 V por defecto)
Hasta 300 mA de salida continua
Protección contra sobretemperatura y cortocircuito
Tamaño compacto de 0,3″ × 0,6″ con orificios pasantes de 0,1″ de paso compatibles con placas de pruebas
